Инструкция по заправке принтеров SAMSUNG CLP510 (part 2)

Хотите что-бы заправили мы? Перезвоните по тел. 5024455.
Или оформите заявку
OnLine.

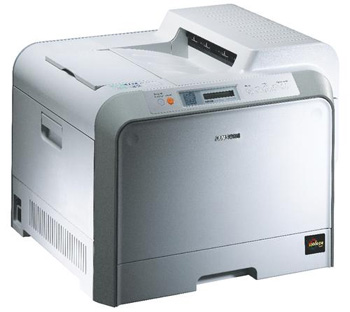

Samsung CLP-510





рис.13
ЗАМЕНА ЧИПА СЧЕТЧИКА

рис.14
Выкрутить четыре винта, находящиеся сверху
картриджа, и пятый винт, находящийся сбоку,
который указан стрелкой


рис.15
Снять крышку, как показано на рисунке

рис.16
Используя маленькую и плоскую отвертку,
аккуратно поддеть и извлечь блок чипа счетчика,
расположенный рядом с пробкой бункера тонера


рис.17
Блок чипа счетчика, извлеченный из картриджа

рис.18
Используя паяльник, отделите плату чипа счетчика
от блока контактов. Производите эту операцию,
чтобы не повредить плату чипа и контактный блок


рис.19
Блок контактов отделен от платы чипа

рис.20
Припаятйте новый Smartchip к блоку
контактов в прежнее положение


рис.21
Используйте припой для пайки новой платы чипа

рис.22
Чип установлен. Картридж готов
к повторному использованию


part 1
