Заправка картриджа HP 11A принтера LJ 2400 / 2410 / 2420 / 2430 (Q6511A)
Заправка картриджа Q6511A принтера HP LaserJet 2400 / 2410 / 2420 / 2430 включает в себя разборку, тщательную очистку всех лезвий и валов (при необходимости-полировку), наполнение тонером, сборку.
Ресурс - 6000 стр.
* Ресурс указана при 5-ти % заполнении страницы (пример)
Заправка картриджей HP Q6511A / Q6511X особенных сложностей в техническом плане не представляет, хотя есть нюансы - способы заправки картриджей Q6511A/Q6511X могут отличаться. Следует отметить, что в способах заправки картриджей от принтеров серии LJ2400 возможно много вариантов. В данной инструкции описываются основные моменты заправки Q6511A/Q6511X.
Примерный объём тонера на одну заправку - Q6511A- 300 грамм, Q6511X - 450 грамм.

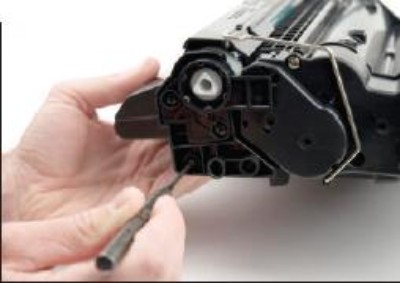

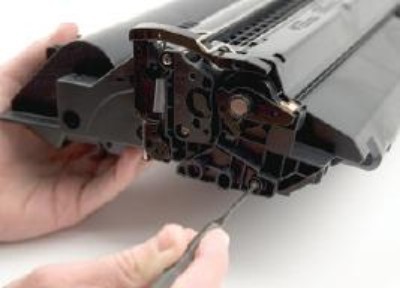

Расположите картридж как показано на рисунке. Для того чтобы разделить картридж на половинки нужно выбить две шпилькикартриджа (продавливаем их внутрь картриджа) - на рисунке показана первая шпилька
Выбиваем (продавливаем) вторую шпильку

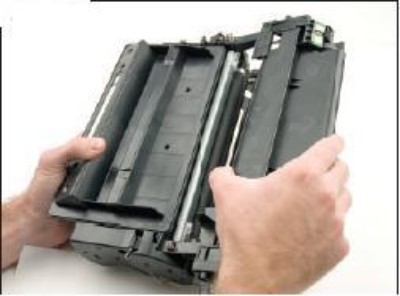

Разбираем тонер картридж на половинки

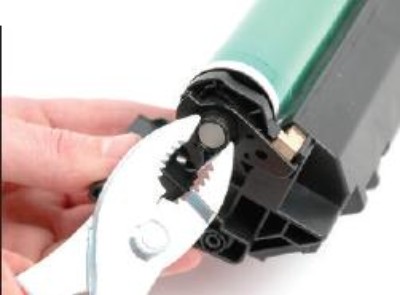

Вынимаем шпильку крепления фотобарабана.
Здесь показано расположение пружины картриджа

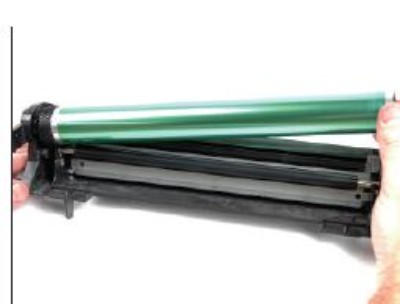

Снимаем фотобарабан с тонер-картриджа.

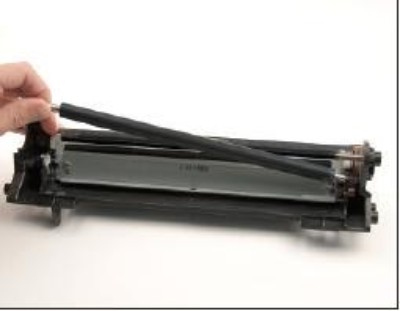

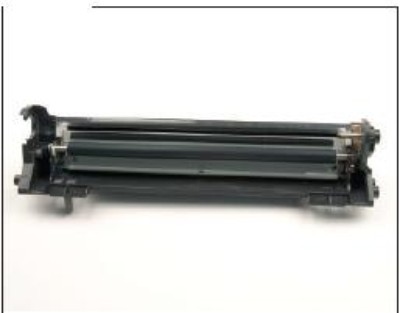

Снимаем коротрон (вал первичного заряда)

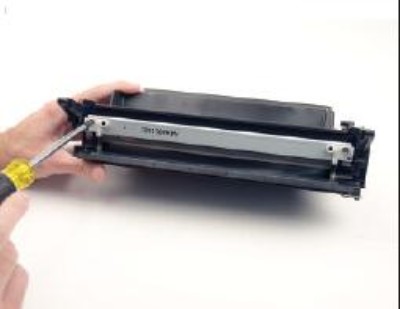

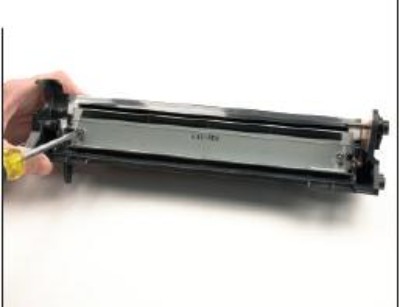

Снимаем ракель - откручиваем два винта по бокам, как показано на рисунке

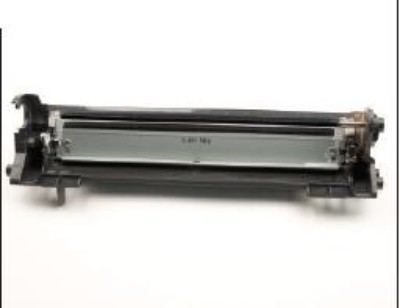

Под ракелем у q6511 находится бункер отработки - его чистим от старого и отработанного тонера. Затем ставим ракель на место, прикрутив оба винта по бокам.

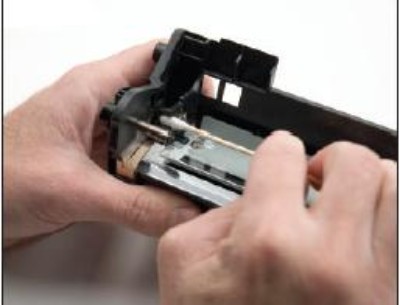

Чистим контакты коротрона
Ставим коротрон на место.

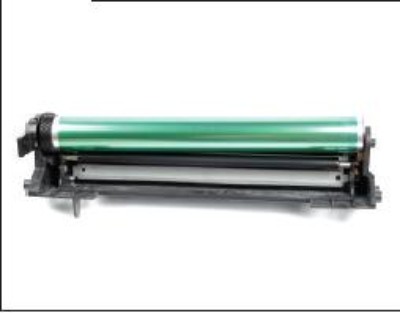

Ставим фотобарабан на место, провернув его и убедившись что все работает должным образом.

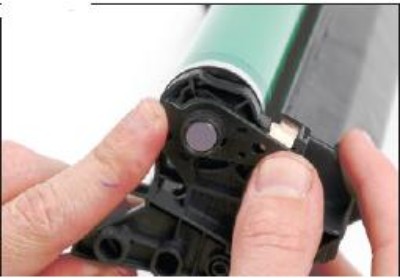

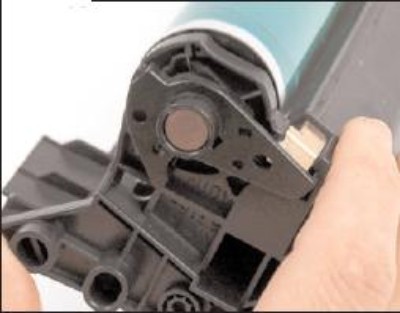

Центрируем ось фотобарабана с защитным кожухом картриджа
Правильное положение в сборе

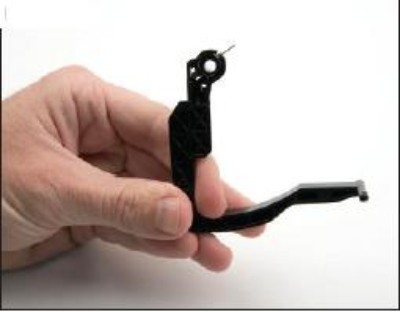

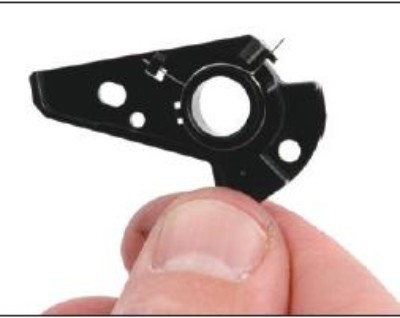

Снимаем защитную шторку фотобарабана заправляемого картриджа

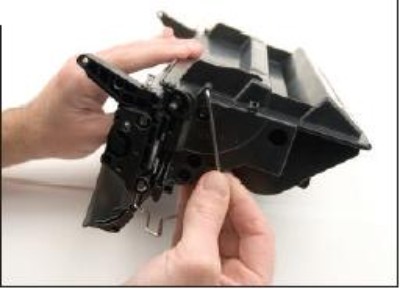

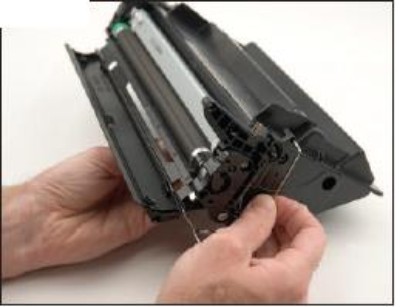

Снимаем пружину
Снимаем пружину

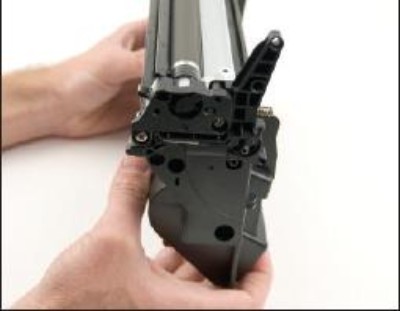

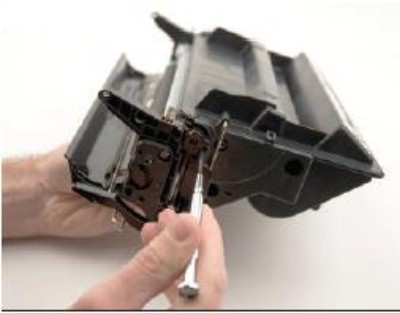

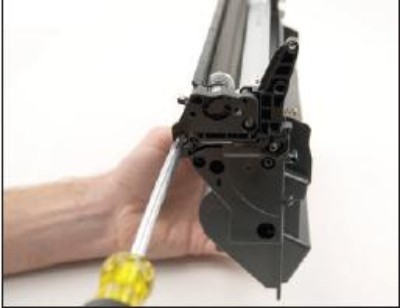

Откручиваем два винта

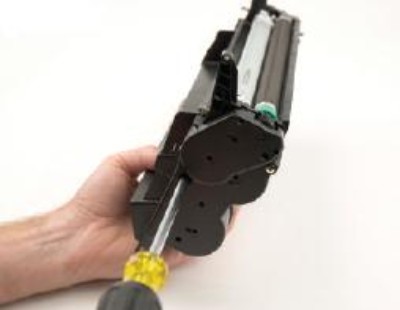

Откручиваем два винта и постепенно добираемся до бункера с тонером.

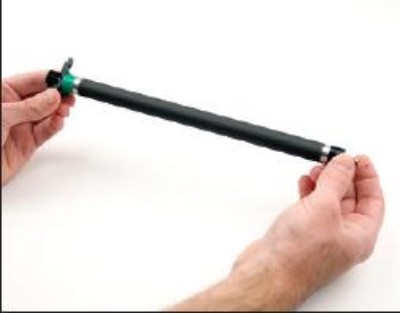

Снимаем ролик

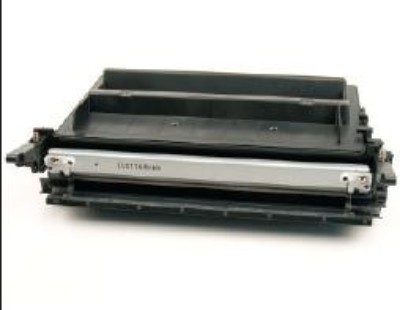

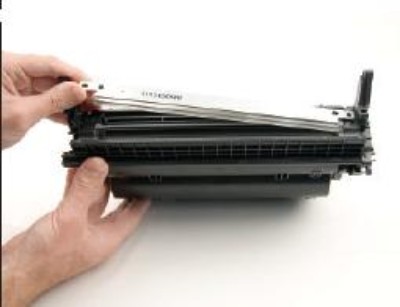

Открутив два винта снимаем чистящее лезвие
Заправим картридж тонером через снятое лезвие
После заправки картриджа тонеромустановим чистящее лезвие обратно, закрутов два винта по бокам.

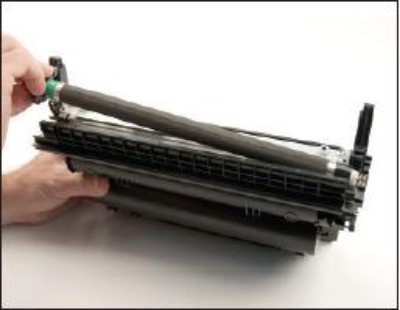

Провернем ролик с зеленой втулкой и убедимся что все работает должным образом
Установим ролик на место
Собираем картридж в обратной последовательности
Собираем картридж в обратной последовательности

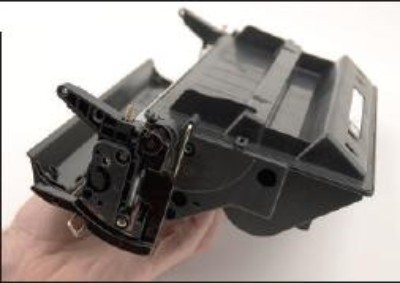

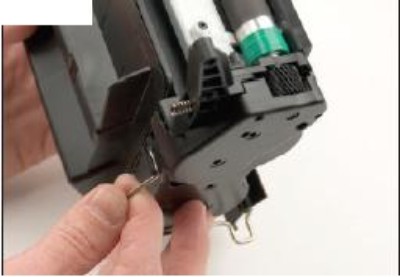

Установите пружину защиты фотобарабана сначала с одной стороны картриджа
А потом с другой

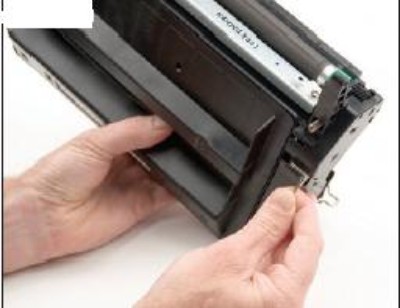

Проверим работоспособность защитного кожуха картриджа

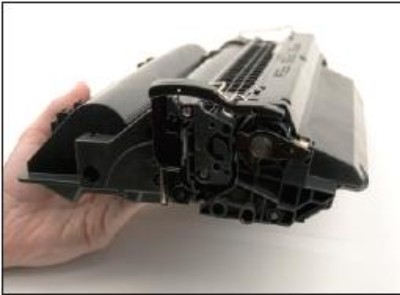

Картридж Q6511A / Q6511X в сборе

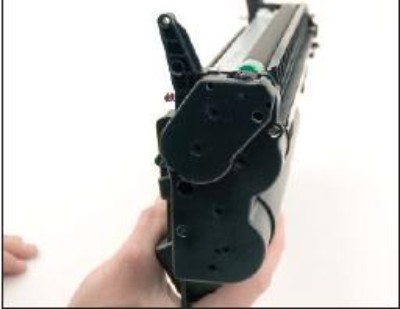

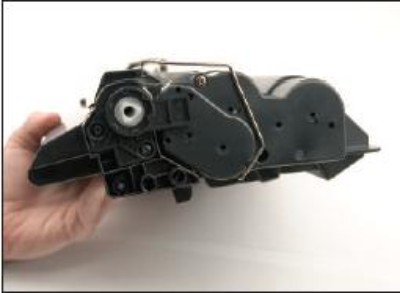

Вид Q6511A / Q6511X сбоку
