Параметры современных ЖК-мониторов

(часть 2)

Выше я уже упоминал термин "цветовая температура", так что сейчас самое время к нему и перейти. Цветовая температура определяет тональность изображения на экране монитора – чем ниже температура, тем теплее цвета (таково уж восприятие человека – как более холодный он воспринимает спектр излучения тела, которое на самом деле более горячее). Необходимость в ней возникает потому, что с точки зрения человеческого глаза нет как такового некоего универсального белого цвета, который глаз всегда бы воспринимал как белый – в зависимости от условий глаз подстраивается под некоторый диапазон. Это можно наблюдать, например, взяв мобильный телефон с подсветкой экрана белым цветом, положив его на лист белой бумаги и и посмотрев на него сначала при обычном дневном свете, а потом при свете лампы накаливания – в первом случае экранчик телефона будет выглядеть белым или даже слегка желтоватым, а во втором неожиданно приобретет синеватый оттенок, ибо глаз будет ориентироваться в своей "установке баланса белого" по листу бумаги, на котором лежит телефон, а этот цвет, в свою очередь, определяется спектром источника света, который у лампы дневного света имеет явный уклон в "синюю" область, а у бытовой лампы накаливания – в "желтую". Точно таким же образом и оттенок белого цвета на экране монитора будет слегка меняться в зависимости от внешнего освещения – разве что в меньшей степени, ибо площадь экрана монитора намного больше, чем у телефона, и глаз уже в большей степени подстраивается и по нему тоже. По этой причине рекомендуется устанавливать на экране монитора ту цветовую температуру, при которой – при данном внешнем освещении – белый цвет на экране не имеет каких-то дополнительных оттенков.

Измеряется цветовая температура в Кельвинах (К) и равна температуре абсолютно черного тела, излучающего такой же спектр. Существуют три наиболее распространенных значения – 5500К (в обращение эта температура была введена специалистами компании Kodak под названием "daylight", благодаря чему ходит шутка, что в природе она соответствует цветовой температуре полуденного солнечного света около офисов этой компании), использующееся обычно при печати и в фотографии, 6500К (для сравнения – цветовая температура 6000К соответствует яркому солнечному свету при безоблачном небе, а температуру 6500...7000К имеет небо с легкой облачностью), использующееся при обработке изображений на мониторе, также температура 9300К, соответствующая в природе цветовой температуре легкой тени в ясный день. Если же говорить об искусственных источниках света, то обычная бытовая лампа накаливания имеет цветовую температуру около 2000К, мощные студийные лампы накаливания и лампы дневного света с "теплым" люминофором – около 3000К, лампы дневного света с "холодным" люминофором – 4000К.

В вышеупомянутом стандарте sRGB рекомендуется цветовая температура 6500К (D65), а потому на абсолютном большинстве мониторов именно эта температура и установлена по умолчанию. Впрочем, и здесь не обходится без специфичных для ЖК-мониторов подвохов – во-первых, как я уже отмечал выше, цветовая температура может существенно различаться для разных оттенков серого. Если для отдельных хорошо настроенных мониторов температура белого и 50-процентного серого цветов обычно отличается максимум на несколько десятков градусов, то для большинства (к сожалению) моделей отличие легко может достигать 500К и больше, вплоть до нескольких тысяч градусов для высоких температур – это означает, что, например, если белый цвет будет выглядеть действительно белым, то светло-серый приобретет легкий синеватый оттенок (обычно температура выше именно для серого, хотя изредка встречаются и исключения). Во-вторых, если ЭЛТ-мониторы, как правило, позволяют сравнительно плавно (с шагом 50...100К) регулировать цветовую температуру во всем диапазоне, от 5000К до 9300К, то ЖК-мониторы в абсолютном большинстве имеют три-четыре значения температуры, а пользователю предлагается выбрать из них наиболее подходящий; для ручной же и плавной регулировки температуры можно разве что воспользоваться раздельными регулировками трех основных цветов (R, G, B), что значительно менее удобно и требует больших навыков для достижения хорошего результата. И это даже не говоря о том, что если у ЭЛТ-мониторов температура, как правило, меняется весьма аккуратно, то у ЖК-мониторов очень часто с ее регулировкой связаны различные артефакты – например, при снижении температуры экран приобретает сильный розоватый или даже зеленоватый оттенок, при увеличении серый цвет настолько ударяется в синеву, что калибратор зашкаливает при попытке измерить его цветовую температуру, и так далее...

Еще одним параметром, в некоторой степени определяющим качество цветопередачи, является так называемый цветовой охват. Как известно, человеческий глаз воспринимает свет в диапазоне длин волн примерно от 390 нм до 760 нм, воспринимая различные длины волны как различные цвета – от фиолетового до красного. В то же время различные устройства отображения информации, как правило, воспроизводят существенно меньший диапазон цветов. Наиболее удобно это наблюдать на так называемой цветовой диаграмме CIE. В цветовом пространстве CIE нужный тон задается тремя координатами – две из них задают цвет, а третья – яркость; на диаграмме же присутствуют только две координаты, определяющие цвет, причем там же выделяется пространство цветов, видимое человеческим глазом (границам этого пространства соответствуют чистые цвета, которые можно создать монохроматическим источником света, внутренней области – цвета с более сложным спектром):

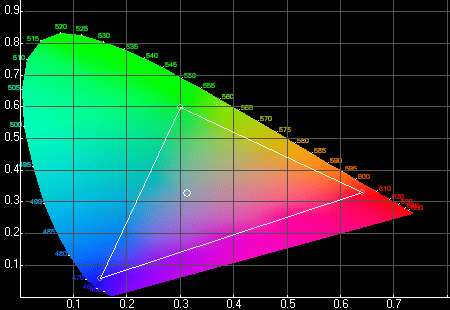

На этой диаграмме белым треугольником выделена область, соответствующая цветопередаче устройств, соответствующих стандарту sRGB, а белым кружком в его центре – точка белого цвета при цветовой температуре 6500К. Как видите, диапазон цветов sRGB весьма мал по сравнению с видимым глазом диапазоном, а потому многие цвета на этапе получения изображения оказываются за его пределами (например, sRGB монитор в принципе не способен воспроизвести ни один действительно чистый цвет) – в таком случае они заменяются цветами, лежащими на границе описывающего sRGB треугольника. В некоторых случаях это, разумеется, приводит к достаточно заметным артефактам.

Помимо sRGB, есть также другие цветовые пространства, описывающие значительно больший диапазон цветов – это, в первую очередь, AdobeRGB и NTSC (как наиболее часто встречающиеся при обсуждении мониторов). Если пространство sRGB охватывает всего лишь 35% видимых человеком цветов, то у пространства AdobeRGB этот показатель составляет 50,6%, а у NTSC – 54,2%. Впрочем, на данный момент практически все мониторы соответствуют стандарту sRGB, причем, благодаря тому, что цветовой охват определяется фактически только характеристиками ламп подсветки и цветовых фильтров панели у ЖК-мониторов и характеристиками люминофоров у ЭЛТ, различия между разными моделями (вплоть до различий между ЭЛТ и ЖК-мониторами) не столь велики, чтобы заметно влиять на цветопередачу – ее качество в первую очередь ограничивается другими факторами.

Исключение из этого правила составляют некоторые ЭЛТ-мониторы профессионального уровня – так, не столь давно компания NEC-Mitsubishi представила модель 22-дюймового монитора RDF225WG, имеющую цветовой охват 97,6% от AdobeRGB, за счет улучшенного зеленого люминофора (как видно из приведенной выше диаграммы, именно зеленый цвет является наиболее проблематичным). Впрочем, в следующем году ожидается появление и ЖК-мониторов с цветовым охватом, даже немного превышающим AdobeRGB (правда, всего на 1%) – в отличие от вышеупомянутого ЭЛТ, в них это достигается за счет применения белой светодиодной подсветки вместо привычных ртутных ламп дневного света с холодным катодом. Дело в том, что лампы имеют очень неровный спектр излучения, состоящий из нескольких пиков и полос, в то время как у светодиодов он весьма равномерен и очень хорошо вписывается в полосы пропускания светофильтров матрицы, что и позволяет существенно улучшить изображение. На данный момент такие мониторы находятся в стадии разработки. И, разумеется, это в первую очередь будут профессиональные мониторы с соответствующими ценами – хотя со временем светодиодная подсветка скорее всего доберется и до домашних мониторов, если только раньше ЖК-матрицы не сдадут свои позиции OLED-матрицам, которым подсветка не требуется вообще. Впрочем, я не стал бы придавать этому слишком большого внимания – тот факт, что первый ЭЛТ-монитор с цветовым охватом, приближающимся к AdobeRGB, был выпущен лишь этой весной, в то время как индустрия цветокоррекции существует уже не первое десятилетие, достаточно наглядно свидетельствует, что цветовой охват не является определяющим параметром цветопередачи.

Как видите, обеспечение качественной цветопередачи – весьма сложная и комплексная задача, и если в случае с контрастностью, углами обзора или временем отклика можно было сказать, что заявляемая производителем одна цифра описывает лишь часть характеристик, то здесь же одна лишь надпись "16,7 millions of colors" не говорит вообще практически ни о чем.


Безопасность

Еще одной расхожей темой при сравнении ЖК и ЭЛТ мониторов является их безопасность для здоровья. Несмотря на то, что эта тема напрямую не связана с качеством изображения, я все же рассмотрю ее. Впрочем, речь пойдет не столько о том, насколько безопасны ЖК-мониторы, сколько о том, опасны ли их собратья на ЭЛТ.

Во-первых, монитор может представлять опасность с точки зрения излучений. В различных дискуссиях мне доводилось встречать утверждения о наличии у ЭЛТ-мониторов самых разнообразных их видов, от альфа-частиц до гамма-излучения. Давайте рассмотрим их по очереди... Альфа-излучение представляет собой поток ядер гелия-четыре – так как изначально в электронно-лучевой трубке гелия нет, то может это излучение взяться разве что за счет протекания в ней ядерных реакций, что, очевидно, невозможно. Следующее излучение – бета-излучение, которое представляет собой поток электронов; внутри электронно-лучевой трубки действительно присутствует поток электронов, разгоняющихся до энергий порядка 25 кэВ (так как рабочее напряжение кинескопа составляет порядка 25 кВ), однако между ним и пользователем находится стекло почти сантиметровой толщины, преодолеть которое не в состоянии ни один электрон.

Ударяясь в люминофор и тормозя в нем, электроны лишь часть своей энергии передают ему (собственно говоря, за счет этой энергии люминофор и светится), другая же часть энергии уходит в так называемое тормозное излучение, возникающее при торможении заряженной частицы в поле электронной оболочки неподвижного атома. Спектр тормозного излучения простирается от нуля до максимальной энергии тормозящих частиц – то есть максимальная его энергия может составлять 25 кэВ, что соответствует очень мягкому рентгену (мягким называется излучение с энергией квантов до сотни килоэлектронвольт из-за сравнительно небольшой проникающей способности – для сравнения, в современной рентгенографии верхняя граница энергетического спектра излучения может превышать 150 кэВ).

Следом за рентгеновским излучением следует гамма-излучение с энергиями квантов в десятки мегаэлектронвольт, а возникает оно либо при переходах между разными энергетическими уровнями ядерного ядра после реакции ядерного распада, либо как тормозное напряжение при бомбардировке мишени частицами с энергиями в десятки МэВ. Очевидно, что ядерные реакции в мониторе не идут, и миллионовольтных напряжений в нем нет, а потому гамма-излучение он испускать не может.

Итак, из излучений остался только мягкий рентген с энергией порядка 25 кэВ. Для борьбы с ним во всех без исключения кинескопах переднее стекло трубки (а тормозное излучение всегда направлено вперед, по направлению движения вызвавших его частиц) содержит в себе свинец и ряд других тяжелых металлов (добавление одного только свинца приводит к помутнению стекла со временем), а потому более чем эффективно задерживает это излучение. Таким образом, рентгеновское излучение монитора изначально имеет весьма мягкий спектр, а после прохождения через свинцовое стекло трубки его уровень не превышает обычного природного фонового уровня излучения.

Во-вторых, помимо излучений, старые мониторы могли представлять собой некоторую не то что опасность, но скорее неприятность из-за наличия мощного электростатического поля на передней поверхности трубки, однако абсолютно все мониторы, соответствующие стандарту MPR-II (не говоря уж о серии стандартов TCO), имеют на трубке заземленное проводящее покрытие, снижающее электростатическое поле до приемлемых величин.

В-третьих, отклоняющая система монитора излучает сравнительно мощное электромагнитное поле. Однако отклоняющая система расположена на горловине трубки, то есть сравнительно далеко от пользователя, к тому же в хороших современных мониторах она еще и закрыта защитным металлическим экраном – иначе говоря, нанести себе какой-либо вред за ее счет можно разве что, если долгими днями сидеть, прислонив голову к задней или боковой стенкам монитора, но никак не в метре перед экраном.

Таким образом, получается, что в современном ЭЛТ-мониторе нет ничего опасного для здоровья – все приписываемые ему излучения либо вообще отсутствуют, либо же подавляются до безопасного уровня. Более того, если обратить внимание на жалобы пользователей на наносимый их здоровью ущерб, то в первую очередь выделяются жалобы на головную боль, усталость глаз и ухудшение зрения. Однако я позволю себе заметить, что после воздействия такой дозы рентгеновского излучения, которая вызывала бы головную боль и покраснение глаз, уже надо срочно решать вопрос с завещанием, а не с заменой монитора...

Иначе говоря, вызваны все эти расстройства банальным плохим качеством изображения, а отнюдь не всевозможными излучениями. Наиболее частые причины – плохая фокусировка монитора, плохое сведение лучей или "мылящая" видеокарта, что приводит к нечеткому изображению на экране монитора, очень сильно утомляющему глаза. Также нередко встречается неправильно настроенный монитор – например, с выкрученной на максимум контрастностью при убранной в ноль яркости или же наоборот, со слишком высокой яркостью при низкой контрастности. Сильно влияет на усталость глаз также попытка работать в полной темноте...

Таким образом, главное достоинство ЖК-мониторов сводится не столько к отсутствию излучений (по причине отсутствия как электронных пучков, так и каких-либо отклоняющих систем и вообще высоких напряжений, кроме напряжения питания ламп подсветки), сколько к принципиальному отсутствию таких понятий, как "фокусировка" и "сведение" – четкость изображения на ЖК всегда идеальна, за исключением разве что некоторых недорогих моделей, имеющих проблемы с подстройкой под аналоговый сигнал видеокарты. Тем не менее, проблемы с настройкой яркости и контрастности на комфортный уровень это не отменяет – от избыточной яркости или недостаточной контрастности глаза на ЖК-мониторе будут страдать точно так же, как и на ЭЛТ.

На этом позвольте мне закончить с теорией и перейти к конкретике – то есть к различным типам матриц, присутствующим сейчас на рынке, а также их типичным характеристикам.


TN+Film-матрицы

TN-матрицы (на ранних этапах своего развития получившие приставку "Film", обозначающую дополнительную пленку, улучшающую углы обзора – так как в настоящий момент все матрицы этого типа имеют такую пленку, то отдельное упоминание о ней давно уже перестало быть обязательным, а потому, говоря о современных матрицах, "TN" и "TN+Film" можно считать синонимами) – самый старый тип матриц, ведущий свое существование еще со времен пассивных матриц.

TN-матрицы никогда не выделялись высокими параметрами, в первую очередь страдала цветопередача, которая у старых ЖК-мониторов не просто отличалась от ЭЛТ-мониторов, а была столь специфической, что к ней зачастую приходилось привыкать даже в офисных приложениях, а о работе с фотографиями лучше было и не упоминать. По этой причине TN-матрицам долгое время прочили замену и вытеснение с рынка, сначала в лице IPS-матриц, а потом MVA-матриц (о них я скажу чуть ниже), однако на практике все получилось совсем иначе, чем в прогнозах аналитиков.

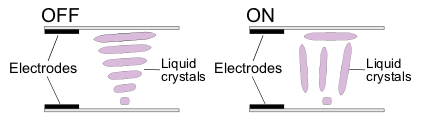

Свое название – а TN расшифровывается как "Twisted Nematic" – эти матрицы получили за способ организации жидких кристаллов в панели, при котором при подаче напряжения кристаллы сворачиваются в спираль, ось которой перпендикулярна плоскости панели. К сожалению, форма спирали оказывается слегка искажена (крайние кристаллы не точно параллельны поверхности, а находятся под небольшим углом к ней), к тому же, очевидно, оптические характеристики спирали при взгляде вдоль ее оси и под углом будут сильно различаться – из-за первого недостатка TN-матрицы не могут похвастаться большой контрастностью, а из-за второго – большими углами обзора.

Второе дыхание к технологии TN пришло с появлением матриц с временем отклика 16 мс. Во-первых, на тот момент это были единственные матрицы, для которых можно было указать такое время отклика – а следовательно, это было громадное подспорье маркетинговым отделам, которые могли начать громко рекламировать непревзойденно быстрые матрицы. Как известно, для подобной рекламы лучше всего выделить один параметр, "интуитивно" понимаемый пользователем (насколько близко к реальности понимает его пользователь, уже не столь важно) – тогда достаточно будет крупным шрифтом написать его на коробке; эту идею, крайне широко применяемую при продаже компьютерной (да и не только) техники, наиболее лаконично озвучил Крейг Барретт, говоря об успехах продаж процессоров Intel: "Покупают мегагерцы". Как с точки зрения покупателей процессоров тактовая частота была "интуитивно понятным" показателем, якобы однозначно определяющим скорость процессора (и AMD пришлось приложить немало усилий и потратить немало денег лишь на то, чтобы поколебать это убеждение), так для покупателей ЖК-мониторов время отклика стало (или, как утверждают скептики, было сделано не без помощи маркетинговых отделов) параметром, однозначно определяющим качество матрицы.

Кроме того, технология TN – самая дешевая из имеющихся технологий производства ЖК-матриц, а значит, ЖК-мониторы на этих матрицах можно продавать дешевле, чем изделия конкурентов на других типах матриц. Это сочетание – дешевизна и интуитивно понятная для пользователей характеристика – оказалось практически убийственным для других типов матриц. Снова проводя аналогию с процессорами – представьте себе эффект от появления в продаже многогигагерцовых процессоров Intel по цене значительно ниже конкурирующих изделий AMD. Ох, несладко бы пришлось в этом случае AMD...

Именно эта ситуация и была реализована производителями ЖК-мониторов два года назад – на рынок были выброшены TN-матрицы, мониторы на которых были одновременно дешевле конкурентов на IPS или MVA матрицах и "качественнее" их же (это слово я беру в кавычки, потому что под качеством маркетинговые отделы понимали одну-единственную достойную внимания характеристику TN – время отклика). В результате к настоящему моменту все 17-дюймовые мониторы, кроме буквально нескольких моделей (некоторые мониторы Samsung выпускаются на базе PVA-матриц, а у Iiyama есть модель H430S на базе S-IPS-матрицы), выпускаются на базе TN-матриц, и уже началось наступление TN на рынок 19-дюймовых мониторов – до сих пор его спасало фактически только отсутствие большеформатных TN-матриц.

К сожалению, на практике время отклика отнюдь не является показателем качества. Во-первых, время отклика 16 мс для новых матриц было достигнуто за счет трюка, возможного благодаря методике измерения времени отклика. Как Вы помните, оно измеряется только на переключении матрицы с черного на белый и обратно... а теперь посмотрите на приведенные ниже графики времени переключения пиксела с черного на градации серого:

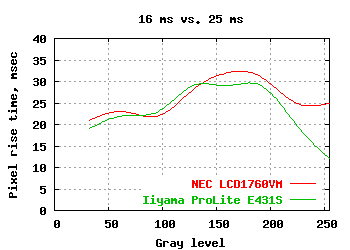

На этом графике представлены результаты двух мониторов – NEC LCD1760VM имеет время отклика 25 мс, а Iiyama ProLite E431S – 16 мс. Невооруженным глазом видно, что графики совпадают практически полностью, за исключением именно переключения с черного на белый, где 16 мс матрица резко вырывается вперед. Такая ситуация не является уникальной для данного монитора – все TN-матрицы со временем отклика менее 25 мс демонстрируют такие же графики. Разумеется, время отклика на переходах с черного на серый тоже уменьшается – для современных 12-миллисекундных матриц оно составляет уже менее 25 мс в максимуме, и очевидно, что если бы продолжалось дальнейшее развитие 25 мс матрицы, то и они могли бы достичь таких же показателей, за исключением резкого падения времени отклика на переходах с черного на белый. Впрочем, компании Samsung удалось добиться времени перехода с черного на серый менее 20 мс в своем SyncMaster 710T, однако это пока единственный случай, где максимальное время отклика в достаточной степени соответствует паспортному времени – во всех остальных мониторах среди протестированных в нашей лаборатории выигрыш "быстрых" матриц на переходах с черного на серый весьма невелик и составляет не более 2-3 мс по сравнению с матрицами предыдущего поколения. Иначе говоря, на практике Вы обнаружите, что во многих случаях 16 мс матрица быстрее 25 мс отнюдь не в полтора раза, а 12 мс матрица быстрее 16 мс опять же не в 1,33 раза, а несколько меньше.

Тем не менее, постепенное улучшение времени отклика, хоть оно и не столь велико, как это кажется из приводимых производителями цифр, не может не радовать. К настоящему моменту 25 мс матрицы уже полностью вытеснены с рынка, а господствуют на нем 16 мс модели (я сейчас говорю про TN+Film и только про TN+Film матрицы!). Впрочем, и их господство продлится недолго – уже появились модели на 12 мс матрицах, а не за горами и 8 мс. Однако даже с таким временем отклика ЖК-матрицам еще далеко до ЭЛТ-мониторов – для того, чтобы смазывание движущихся изображений стало неразличимо, необходимо время отклика порядка 4 мс, причем не только на переходах с черного на белый, а во всем диапазоне оттенков.

Выше я сетовал на то, что маркетинговые отделы производителей мониторов постарались сделать время отклика основным параметром матрицы, что не совсем адекватно отражает действительность. Вернемся же к другим параметрам этих матриц...

Во-первых, у матрицы есть углы обзора. Проблема первых 16-миллисекундных матриц заключалась в том, что эти углы обзора были настолько малы, что это делало фактически неприемлемой нормальную работу за монитором – даже сидя перед ним неподвижно, все равно нельзя было не отметить, что верх экрана заметно темнее низа, а по бокам цвета начинают слегка отдавать в желтизну... Вообще говоря, такая особенность – заметное потемнение при взгляде снизу – однозначно выдает TN-матрицу, ибо на других типах матриц не наблюдается.

Разумеется, с тех пор произошли заметные улучшения – горизонтальные углы обзора стали достаточными для того, чтобы, даже сидя перед монитором вдвоем, не жаловаться на "грязноватость" белого цвета, да и вертикальные углы уже не доставляют больших неудобств, хотя неравномерность яркости экрана по вертикали до сих пор заметна даже на лучших образцах матриц. К сожалению, производители мониторов на TN-матрицах, стараясь догнать конкурирующие типы матриц по этому параметру хотя бы на бумаге, стали все чаще указывать углы обзора, измеренные по падению контрастности до 5:1, а не до 10:1 – таким образом TN-матрицы "обзавелись" паспортными углами обзора 160 градусов, не получив при этом никаких реальных преимуществ. Здесь мне хотелось бы еще раз предостеречь читателей и напомнить про описанный выше метод измерения углов обзора – даже заявленный производителем "честный" угол обзора 140 градусов означает вовсе не то, что для обнаружения его нехватки придется "смотреть на монитор из-под стола" или "танцевать перед ним во время работы", как полагают при взгляде на заявленные характеристики многие покупатели, ибо заметные на глаз искажения картинки наступают при углах намного меньше заявленных, а цифра "140 градусов" означает сильные искажения картинки при взгляде под такими углами. Так, неравномерность яркости по вертикали на TN-матрицах можно легко заметить, даже неподвижно сидя прямо перед монитором, а потому, если для Вас важна равномерность изображения по всей площади экрана, то монитор на базе TN-матрицы будет, прямо скажем, худшим вариантом выбора из возможных.

Во-вторых, контрастность TN-матриц также оставляет желать лучшего. Несмотря на то, что большинство производителей заявляют контрастность порядка 500:1, реальная контрастность таких матриц редко достигает даже 300:1, и лишь немногим экземплярам мониторов удается добраться до 400:1. На практике это означает, что получить на мониторе с TN-матрицей качественный черный цвет практически невозможно, а уж в полутемной комнате (например, при просмотре фильмов) черный фон на экране будет отчетливо подсвечиваться. Впрочем, надо заметить, что контрастность матриц сильно зависит от их производителя – если, скажем, для последних матриц от Samsung контрастность 300...400:1 является достаточно стандартным показателем, то матрицы от Chunghwa Picture Tubes (CPT) зачастую демонстрируют столь плачевную контрастность, что мониторы на их базе не всегда можно рекомендовать даже в качестве недорогих офисных моделей.

Еще один недостаток TN-матриц – в случае выхода из строя тонкопленочного транзистора на экране появляется яркая точка, ибо в неактивном состоянии пикселы в TN-матрицах свободно пропускают свет. Такие точки значительно заметнее, чем просто темные пикселы, особенно если Вы собираетесь использовать монитор дома, то есть преимущественно вечером и для просмотра фильмов или игр.

В-третьих, не лучше и цветопередача этого типа матриц. Мало того, что все без исключения "быстрые" матрицы – 18-битные, то есть отображение 16,2 млн. цветов на них достигается исключительно за счет FRC, так еще и даже без учета этого цвета на TN-матрицах оставляют желать лучшего – они бледные, невыразительные и сравнительно далеки от естественных, что делает TN-матрицы малопригодными для работы с цветом даже на среднем любительском уровне.

Таким образом, малое время отклика оказывается не только главным, но и единственным преимуществом TN-матриц – все остальные параметры находятся у них на весьма среднем уровне. Мониторы на этом типе матриц подойдут для игр или просмотра фильмов, а также для обычной офисной работы, но вот для серьезной работы лучше будет обратить внимание на другие типы матриц. К сожалению, фактически это ограничивает выбор мониторов моделями с диагональю от 19 дюймов и больше, ибо среди 17-дюймовых моделей абсолютное большинство имеют именно TN+Film матрицу.


IPS-матрицы

Технология IPS была разработана компанией Hitachi в 1996 году именно для устранения двух проблем TN-матриц – маленьких углов обзора и низкого качества цветопередачи. Свое название – In-Plane Switching – она получила за счет того, что кристаллы в ячейках IPS-панели всегда расположены в одной плоскости и всегда параллельны плоскости панели (не считая небольших искажений, вносимых электродами). При подаче на ячейку напряжения все кристаллы поворачиваются на 90 градусов, причем, в отличие от TN, в активном состоянии панель пропускает свет, а в пассивном (при отсутствии напряжения) – нет, так что при выходе из строя тонкопленочного транзистора соответствующий пиксел всегда будет черным.

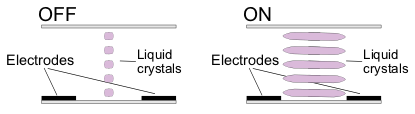

Как видно из рисунка, от TN-матриц IPS отличается не только структурой кристаллов, но и расположением электродов – оба электрода находятся на одной пластине, а потому занимают большую площадь, нежели электроды в TN-матрицах, что снижает контрастность и яркость матрицы.

Впоследствии на базе IPS было разработано несколько технологий с улучшенными характеристиками – Super-IPS (S-IPS), Dual Domain IPS (DD-IPS) и Advanced Coplanar Electrode (ACE). Последние две технологии принадлежат IBM (DD-IPS) и Samsung (ACE) и фактически не встречаются в продаже – выпуск ACE-панелей вообще прекращен, а панели по технологии DD-IPS выпускает совместное предприятие IBM и Chi Mei Optoelectronics, компания IDTech; как правило, это весьма недешевые модели с высокими разрешениями, а потому на рынке они занимают особую нишу, мало пересекающуюся с обычным потребительским рынком. Также компания NEC выпускает IPS-панели под названиями A-SFT, A-AFT, SA-SFT и SA-AFT, но это в общем и целом не более чем вариации и дальнейшее развитие технологии S-IPS.

Панели же, выполненные по технологии S-IPS, получили большое распространение, в первую очередь стараниями еще одного совместного предприятия – LG.Philips LCD, наладившего выпуск сравнительно недорогих и весьма качественных 19- и 20-дюймовых матриц. Причем цена – а 19-дюймовый монитор LG L1910S на S-IPS панели последнего поколения можно купить менее чем за 600 долларов – является весьма немаловажным достижением, ибо очень долгое время IPS-матрицы являлись наиболее дорогими, что сильно сдерживало их распространение.

Помимо дороговизны, серьезным недостатком IPS-панелей являлось время отклика – для первых панелей оно составляло до 60 мс (и это на "официальных" переходах с черного на белый и обратно, на переходах же между оттенками серого – и того больше), постепенно опустившись до 35 мс – но даже такое улучшение все еще не позволяло использовать IPS-матрицы для игровых мониторов. К счастью, в последнее время инженерам удалось добиться снижения полного времени отклика до 25 мс, причем эта цифра практически поровну делится между временами зажигания и гашения пиксела. К тому же на переходах с черного на серый цвет время отклика по сравнению с паспортным растет не сильно, что позволяет современным S-IPS матрицам практически на равных конкурировать с TN-матрицами по этому параметру. Ниже на графике приведено сравнение времени зажигания пиксела для 16 мс TN+Film матрицы монитора NEC LCD1760NX и 25 мс S-IPS матрицы монитора LG Flatron L1910S – как видите, графики весьма близки:

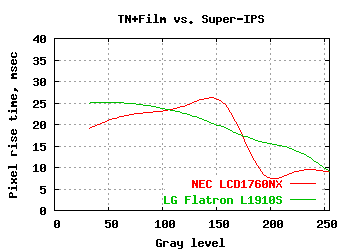

А вот в чем IPS-матрицы всегда превосходили TN+Film, так это в цветопередаче и углах обзора. По качеству цветопередачи S-IPS матрицы фактически не оставляют шансов другим жидкокристаллическим технологиям – только они демонстрируют настолько приятные и мягкие цвета, очень естественные и близкие к качественным ЭЛТ-мониторам. Благодаря этому все без исключения ЖК-мониторы для профессиональной работы с цветом базируются именно на S-IPS матрицах – от сравнительно недорогих моделей до hi-end мониторов серий Eizo ColorEdge со встроенными средствами пользовательской аппаратной калибровки.

Углы обзора после TN-матриц также не могут не радовать – сидя перед монитором, невозможно заметить ни малейших искажений картинки, как это бывает у мониторов на базе TN+Film. С этой точки зрения есть только один специфичный для технологии IPS недостаток – при отклонении вбок черный цвет приобретает характерный фиолетовый оттенок (по которому, к слову, можно легко отличить IPS-матрицу от любой другой технологии). Впрочем, с этим недостатком идет достаточно успешная борьба разработчиков матриц, и, хотя до полной победы еще далеко, фиолетовую засветку можно спокойно отнести к несущественным – в большинстве случаев – недостаткам.

Единственной действительно хорошо заметной проблемой S-IPS матриц на данный момент является невысокая контрастность – как правило, она составляет всего лишь около 200:1, то есть находится на уровне TN-матрицы среднего класса. На практике, как я уже говорил, это приводит к тому, что вместо черного цвета на мониторе будет наблюдаться темно-серый – и если при работе при дневном освещении это практически не заметно, то при использовании монитора дома вечером, при неярком освещении постоянная подсветка черного фона (а уж тем более в сочетании с характерным фиолетовым оттенком при взгляде чуть сбоку) может несколько разочаровать.

Увы, но по указанным ранее причинам к настоящему моменту IPS-матрицы полностью вытеснены с рынка 17-дюймовых мониторов (за исключением модели Iiyama H430S, по своим характеристикам подходящей только для работы со статичными изображениями – большое время отклика делает ее малопригодной для динамичных игр или работы с видеороликами), так что покупателям, которых не устраивает невысокое качество изображения TN+Film матриц, но все же требуется низкое время отклика, волей-неволей приходится обращать внимание на 19-дюймовые модели. К счастью, среди них S-IPS матрицы достаточно распространены, чтобы не стеснять покупателя в выборе – так, на них базируются весьма распространенные модели LG Flatron L1910S и L1910B, NEC MultiSync LCD1960NXi (не путайте с моделью LCD1960NX, в ней используется другой тип матрицы), Philips Brilliance 190B5 и многие другие.

С точки же зрения целей и задач мониторы на базе S-IPS матриц – единственный разумный выбор для любой сколь-нибудь серьезной работы с цветом. Кроме того, эти матрицы являются наиболее разумным компромиссом между различными требованиями – они обеспечивают отличные углы обзора и достаточно малое время отклика, а потому отлично подойдут людям, выбирающим себе домашний монитор для игр, фильмов и интернета. TN+Film же матрицы, проникшие в последнее время на рынок 19-дюймовых мониторов, несмотря на лучшее время отклика, имеют весьма и весьма скромные углы обзора (всего лишь 140 градусов), а потому для мониторов с большой диагональю их довольно трудно назвать хорошим выбором.


MVA-матрицы

Технология MVA (Multidomain Vertical Alignment) была разработана компанией Fujitsu в 1998 году как компромисс между TN+Film и IPS-матрицами – с одной стороны, эта технология позволила обеспечить полное время отклика 25 мс (что на тот момент было совершенно недостижимо для IPS и труднодостижимо для TN), с другой стороны, MVA-матрицы имеют углы обзора 160...170 градусов, что позволяет им легко превосходить по этому параметру TN и напрямую конкурировать с IPS. Кроме того, технология MVA позволяет получить значительно более высокую контрастность, нежели TN или IPS.

Предшественницей технологии MVA была однодоменная технология VA, также разработанная в Fujitsu двумя годами ранее. Основным ее недостатком являлся маленький угол обзора. Посмотрите на приведенную ниже схему – на ней справа специально изображен не полностью открытый пиксел. Если смотреть на него сверху – все будет как и положено, кристаллы будут расположены относительно глаза под углом 45 градусов, а потому пиксел будет иметь серый цвет; однако, если посмотреть справа, Вы увидите те же самые кристаллы под прямым углом, что соответствует белому цвету, а если посмотреть слева – Вы будете смотреть вдоль кристаллов, что соответствует цвету уже черному.. Таким образом, VA-матрицы имели не просто маленькие углы обзора – конкретные эффекты от увеличения угла обзора еще зависили и от того, в какую сторону пользователь отклоняется от центра экрана.

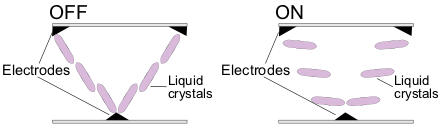

Решение этой проблемы было найдено в разбиении каждого пиксела на домены, срабатывающие синхронно. Кристаллы в доменах ориентированы по-разному, а потому, с какой бы стороны пользователь ни посмотрел на экран, если кристаллы одного домена будут развернуты так, что будут пропускать свет, то кристаллы соседнего домена окажутся под углом к ним и свет задержат (разумеется, кроме того случая, когда надо отобразить белый цвет – тогда все кристаллы располагаются почти параллельно плоскости матрицы). Как и у IPS-матриц, в выключенном состоянии пиксел не пропускает свет, а потому битые пикселы на MVA-матрицах выглядят черными точками.

В течение нескольких лет аналитики прочили MVA-матрицам светлое будущее и большую часть рынка – TN-матрицы по прогнозам должны были быть вытеснены в нижний сегмент рынка (они изначально были дешевле MVA), дорогие S-IPS матрицы – напротив, в верхний, а на основной части рынка должна была восторжествовать MVA. Этим прогнозам не суждено было сбыться – виной тому, помимо описанного выше эффекта от появления дешевых 16 мс TN-матриц, стала все же сравнительно высокая цена MVA в сочетании с очень маленькой скоростью этих матриц. Нет, я не ошибся – несмотря на многочисленные заявления о великолепном (на тот момент) времени отклика 25 мс, MVA матрицы оказались одними из самых медленных. Хитрость здесь, как и почти во всех случаях с временем отклика, оказалась в методике измерения. Впрочем, смотрите на график:

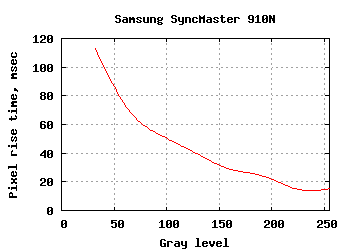

Столь грустная ситуация наблюдается абсолютно для всех MVA-матриц – с уменьшением разницы между начальным и конечным состояниями пиксела время отклика растет просто катастрофически, делая эти матрицы практически непригодными для динамичных игр – то есть для домашнего применения. Конечно, "пригодность" – это очень субъективное понятие, и кого-то вполне устроит и изображение на MVA, однако не признать, что по этому параметру они объективно уступают как TN, так и IPS-матрицам, нельзя.

Долгое время производители обещали 16-миллисекундные MVA-матрицы, якобы призванные успешно конкурировать с "быстрыми" TN-матрицами, однако и это заявление – не более чем игра на неосведомленности большинства покупателей об особенностях измерения времени отклика. Иначе говоря, с точки зрения среднего покупателя именно указанная цифра полного времени отклика определяет быстродействие матрицы, а потому 25 мс MVA – это плохо, а вот 16 мс MVA – это явно хорошо. На практике же, разумеется, вид графика времени зажигания пиксела на переходах черный-серый ничуть не меняется – с переходом от 25 мс к 16 мс матрицам та же самая кривая лишь опускается немного ниже. Конечно, то, что время переключения с черного на темно-серый снизится с 90 мс до 80 мс, приятно – но по большому счету оно все равно слишком велико, чтобы хоть как-то конкурировать с другими типами матриц. Таким образом, переход с 25 мс на 16 мс MVA, как это ни странно звучит, в первую очередь нужен тем, кто использует монитор для работы с текстом или чертежной графикой, ибо у новых матриц смазывание текста при его плавном перемещении будет заметно меньше. А вот любителям динамичных игр будет намного разумнее выбрать монитор на 25 мс S-IPS матрице, нежели на 16 мс MVA.

Также не очень гладко оказалось у MVA и с цветопередачей. Эти панели дают сочные, яркие цвета, однако из-за особенностей доменной технологии при взгляде точно перпендикулярно экрану многие тонкие оттенки (в первую очередь темные) напрочь теряются, а при небольшом отклонении в сторону – появляются вновь. Производители панелей иногда также упоминают большой цветовой охват, но, как я уже отмечал, это скорее свойства светофильтров и подсветки, нежели матрицы. Таким образом, с точки зрения цветопередачи MVA-матрицы занимают промежуточное положение между IPS и TN – с одной стороны, они значительно лучше TN-матриц по этому параметру, но, с другой стороны, на равных конкурировать с IPS им не дает описанный выше недостаток.

Впрочем, есть у MVA-матриц и несомненные достоинства. Во-первых, это контрастность... впрочем, даже здесь все не так просто. Разговоры о высокой контрастности MVA-матриц велись во времена продвижения этой технологии на рынок, когда для ЖК-монитора даже контрастность 300:1 была очень высокой. Однако с тех пор TN-матрицы совершили серьезный рывок вперед, и неожиданно MVA-матрицы оказались не то что бы не лидерами по сравнению с TN, но фактически на грани поражения. Кроме того, MVA-матрицы, изначально разработанные Fujitsu, в данный момент производят несколько компаний различного уровня – и если у современных матриц Premium MVA от Fujitsu или AU Optronics реальная контрастность составляет порядка 400...600:1, то изделия, скажем, от Chi Mei Optoelectronics (CMO) редко могут похвастаться контрастностью, значительно превышающей 200:1 – иначе говоря, по этому параметру они не просто не лучше TN-матриц, а зачастую даже и хуже, особенно если сравнивать с новыми моделями TN-матриц от крупных производителей, таких, как LG.Philips или Samsung. Таким образом, один только факт, что в мониторе установлена MVA матрица, еще не дает гарантии, что его контрастность окажется на подобающем уровне.

С углами обзора, впрочем, у MVA все действительно в порядке – как и у IPS-матриц, заявленные цифры действительно оказываются "реальными" углами обзора. Иначе говоря, сидя перед монитором на MVA-матрице, заметить какую-либо неравномерность, вызванную недостатком угла обзора, весьма трудно – да и даже при взгляде под достаточно большими углами изображение остается сравнительно контрастным и без сильных искажений цвета (как это наблюдается, например, у TN-матриц с их белым цветом, переходящим при взгляде сбоку в грязно-желтый). Также надо отметить, что и вертикальные углы обзора у MVA-матриц ничуть не хуже горизонтальных.

Как видите, матрицы получились достаточно неоднозначными. Пожалуй, лучше всего они подходят для работы с текстом и чертежной графикой – здесь отличные углы обзора и большая контрастность (с учетом написанного выше про матрицы разных производителей и разных лет выпуска) будут как нельзя кстати, а вот цветопередача и время отклика на переходах с черного на серый практически не имеют значения. Также хорошо подойдут мониторы на базе MVA в качестве домашних мониторов для людей, не интересующихся динамичным игрушками – для просмотра фильмов и запуска стратегий (и прочих игр, не критичных к скорости реакции), быстродействия этих матриц вполне достаточно, а глубокий черный цвет (благодаря высокой контрастности) будет весьма кстати людям, часто использующим компьютер вечером или ночью. Если же Вам нужен монитор для работы с цветом или для быстрых игр, то, несмотря на заверения производителей MVA-матриц, намного более разумным выбором будут мониторы на базе S-IPS-матриц. К сожалению, как и в случае с S-IPS-матрицами, с рынка 17-дюймовых мониторов технология MVA вытеснена полностью, так что шанс встретить эти матрицы есть только у покупателей 19-дюймовых моделей. Впрочем, существуют еще и PVA-матрицы, речь о которых пойдет ниже.


PVA-матрицы

Технология PVA – Patterned Vertical Alignment – была разработана компанией Samsung в качестве альтернативы MVA. Отмечу, что такая модель разработки для Samsung не нова – в свое время существовала также технология ACE, фактически аналогичная более привычному IPS. Тем не менее, говорить о том, что PVA есть копия MVA, созданная лишь с целью ухода от лицензионных выплат Fujitsu, неверно – как Вы увидите ниже, параметры и пути развития MVA и PVA матриц различаются достаточно, чтобы можно было говорить о PVA как о самостоятельной технологии.

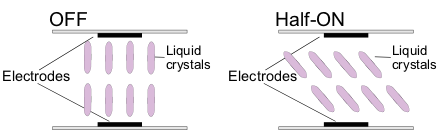

Тем не менее, структура жидких кристаллов в PVA такая же, как и в MVA – домены с различной ориентацией кристаллов позволяют сохранять нужный цвет практически независимо от угла, под которым пользователь смотрит на монитор. Фактически в последних моделях мониторов от Samsung углы обзора при традиционном их измерении по падению контрастности до 10:1 ограничиваются даже не матрицей, а скорее пластиковой рамкой вокруг экрана.

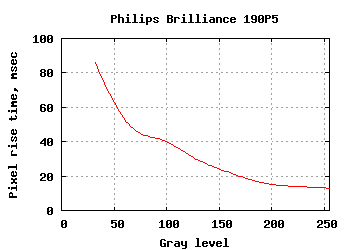

Увы, но со временем отклика у PVA-матриц существует ровно та же проблема, что и у MVA – оно катастрофически растет при уменьшении разницы между начальным и конечным состояниями пиксела:

Не столь давно компания Samsung выпустила монитор SyncMaster 193P с PVA-матрицей с полным временем отклика 20 мс, однако ситуация с ним такая же, как и с 16 мс MVA-матрицами – матрица действительно стала быстрее предшественницы, но на фоне приведенной выше зависимости времени отклика от разницы между начальным и конечным состоянием пиксела это улучшение малозаметно.

Такая же проблема, как и у MVA, есть и с цветопередачей – при взгляде перпендикулярно экрану матрица "теряет" некоторую часть оттенков, которые вновь появляются при небольшом отклонении вбок.

Зато с чем у PVA лучше, так это с контрастностью. Во-первых, PVA-матрицы производит только Samsung, а потому проблем с разнобоем качества между различными производителями нет и быть не может в принципе. Во-вторых, Samsung весьма активно работает над увеличением контрастности, и эта работа приносит свои плоды – мониторы на PVA-матрицах (которые также производит в основном Samsung) с контрастностью менее 400:1 являются редким исключением, типичным значением контрастности является 600...800:1, а последние модели – SyncMaster 910N и 910T – продемонстрировали на тестах в нашей лаборатории контрастность, намного превышающую 1000:1 (в одном из режимов на модели 910T калибратор даже не смог измерить уровень черного, благодаря чему контрастность получилась "как будто" бесконечной). В общем и целом, можно сказать, что PVA-матрицы на данный момент являются единственным типом матриц, для которых показатели реальной контрастности в среднем не меньше, а зачастую и больше, чем заявленные производителем. Это фактически единственные на данный момент ЖК-матрицы, способные продемонстрировать действительно глубокий черный цвет.

Иначе говоря, можно сказать, что PVA-матрицы являются улучшенным вариантом MVA – не имея каких-либо недостатков, кроме уже имеющихся и у MVA, они демонстрируют намного более высокую контрастность и имеют значительно более предсказуемое качество изготовления благодаря производству на заводах только одной компании. Таким образом, PVA-матрицы имеют те же предназначения и противопоказания, что и MVA – они отлично подходят для работы с чертежным текстом и графикой, хорошо подходят для просмотра фильмов и малоподвижных игр, однако будут далеко не лучшим выбором для динамичных игр или работы с цветом. Большим плюсом PVA-матриц является также то, что Samsung выпускает линейку 17-дюймовых мониторов на их базе – и они являются фактически единственным выбором для желающих приобрести 17-дюймовый монитор не на TN-матрице.


Заключение

В первую очередь мне хотелось бы еще раз повторить вывод, который я уже неоднократно делал в предыдущих обзорах ЖК-мониторов – универсальных ЖК-мониторов нет и в ближайшем будущем не будет. Если качественный ЭЛТ-монитор можно с одинаковым успехом использовать для игр, работы с текстом и редактирования фотографий, то в случае с ЖК-мониторами каждому из этих применений будет соответствовать свой тип матрицы.

Несмотря на высокие заявляемые параметры для все типов современных матриц, на практике методики их измерения таковы, что позволяют производителям представить свои изделия в максимально выигрышном свете, в то время как в реальности допущенные при измерениях условности и упрощения во многих случаях играют решающую роль – отличным примером этому является время отклика MVA и PVA-матриц.

Все современные матрицы можно разбить на три типа – TN, IPS и *VA. TN-матрицы обладают самым низким временем отклика, но при этом не могут похвастаться ни большими углами обзора, ни высокой контрастностью, ни качественной цветопередачей, что делает их пригодными фактически только для игр и несложной офисной работы. Для серьезной же работы любой монитор на TN-матрице будет наихудшим выбором. Визуально отличить TN-матрицу от любого другого типа легко можно по сильному потемнению изображения при взгляде снизу даже под сравнительно небольшим углом.

Мониторы на IPS-матрицах являются наиболее универсальным решением и, пожалуй, могли бы серьезно претендовать на роль абсолютно лучших, если бы не две проблемы – невысокая контрастность, не превосходящая таковую у TN-матриц, и характерный фиолетовый оттенок, появляющийся на черном цвете при взгляде сбоку (к слову, визуально IPS-матрицы отличаются от *VA именно по этому оттенку). С другой стороны, мониторы на IPS-матрицах демонстрируют очень хорошие углы обзора и отличную цветопередачу, а потому являются единственным разумным выбором среди плоских мониторов для работы с фотографиями. А если учесть, что время отклика последних моделей IPS-матриц вплотную приближается к таковому у TN-матриц, что позволяет без проблем играть в динамичные игрушки, то мониторы на базе IPS будут также очень неплохим выбором для дома.

MVA и PVA матрицы могут похвастать отличной контрастностью и углами обзора, но вот с временем отклика у них все значительно хуже – оно очень быстро растет при уменьшении разницы между конечным и начальным состояниями пиксела, а потому эти мониторы фактически непригодны для динамичных игр. Есть у них проблемы и с цветопередачей – ее качество уступает IPS-матрицам, а потому для работы с цветом как MVA, так и PVA подходят плохо. Тем не менее, благодаря высокой контрастности, эти мониторы будут отличным выбором для работы с текстом, с чертежной графикой, а также в качестве домашних мониторов, если только Вам не требуется высокое быстродействие матрицы. В выборе же между PVA и MVA скорее будет разумно склониться к PVA-матрицам, так как они обеспечивают значительно большую контрастность и большую повторяемость качества от модели к модели. Кроме того, если Вы по тем или иным причинам ориентируетесь на 17-дюймовый монитор, то выбора не остается – в настоящее время такие модели на MVA матрицах уже не выпускаются. Если же Вы решили брать монитор на MVA, то обязательно обратите внимание на уровень черного цвета (для этого, правда, придется включить монитор в полутемном помещении), ибо из-за сильных различий в качестве производимых матриц между разными компаниями далеко не все из них способны обеспечить высокую контрастность. От прочих же типов матриц MVA и PVA легко отличаются по отсутствию артефактов при взгляде сбоку – у них нет ни характерного потемнения при взгляде снизу, ни фиолетового оттенка у черного цвета.
