Заправка картриджа Samsung ML-1640/1641/1645/2240/2241 MLT-D108S
В последнее время производители оргтехники всячески пытаются защитить свои картриджи от возможности их заправки. В частности, появились принтеры Samsung ML 1640/1641/1645/2240/2241, у которых стартовый картридж с железкой вместо чипа. Купив дешевый принтер через некоторое время, пользователи сталкиваются с первыми неприятностями: примерно через 1000 отпечатанных страниц начинает мигать красный индикатор, предупреждающий, что скоро закончится тонер в картридже, еще через 1000 страниц этот индикатор перестает мигать и горит уже постоянно, блокируя работу принтера и, таким образом, пользователю предлагается заменить картридж на новый. Конечно, каждый раз покупать новый картридж - это накладно. В основном в сервис-центрах в данное время заправка этих картриджей пока еще находится на стадии эксперимента. Но на вопрос, можно ли как-то использовать стартовый картридж повторно, заправив его недорогим тонером, уже есть утвердительный ответ.
Во всяком случае, у нас уже на трех принтерах Samsung ML-1640 это получилось, а это уже статистика.
Если вы готовы рисковать, то можно попытаться сбросить счетчики на плате принтера, в задней его части, если конечно для вас не важен общий счетчик отпечатанных страниц. Но, учтите, что при этом вы потеряете возможность гарантийного ремонта в сервис-центрe. И еще остается риск полностью вывести принтер из строя, т.к. производители, выпуская свою продукцию, в процессе производства постепенно вносят различные изменения, в том числе и в структуру электроники.

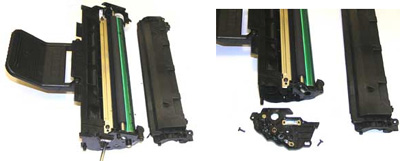

Открутите два винта с обеих сторон картриджа, как показано на рисунке слева и снимите верхнюю крышку.
Затем с левой стороны картриджа отверните еще два винта и снимите боковую крышку. Далее нужно тщательно очистить все элементы картриджа, удалить старый тонер.
Плоской отверткой нужно осторожно, не повредив, вынуть пробку и засыпать тонер. Закрыть бункер, вставив пробку на место, собрать картридж в обратном порядке и заменить чип на новый.
И так, вы заправили стартовый картридж тонером, а красный индикатор тонера продолжает гореть и принтер не хочет печатать. Для того чтобы он заработал необходимо сбросить
Для этого:
1. На выключенном принтере снимите заднюю крышку (отвернув два винта).

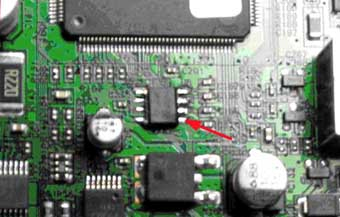

2. На меньшей электронной плате, той которая справа (см. фото) найдите микросхему 93С66.
3. Найдите на ней 3-ю и 4-ю ножки. По ключу нумерация ножек идет против часовой стрелки, если смотреть сверху. В данной модели принтера 1-я ножка микросхемы 93C66 находится справа внизу. Значит вверх от нее - 2-я, 3-я и 4-я.
4. Далее, металлическим предметом замкните ножки 3 и 4.
5. Включите принтер, оставляя замкнутыми 3-ю и 4-ю ножки данной микросхемы, при этом индикаторы панели управления принтера загорятся и потухнут.
6. После того, как они потухли, подождите еще примерно чуть меньше секунды и разомкните ножки, при этом обнулятся счетчики. Сразу может не получиться. Надо пробовать несколько раз, варьируя время до размыкания ножек микросхемы.
7. После самотестирования принтер выходит в готовность и красный индикатор отсутствия тонера не загорается. Можно работать!
Есть еще второй вариант, как обойти проблему блокировки принтера Samsung ML1640/1641/1645 по тонеру, но это необходимо сделать на новом принтере еще до того, как начнет мигать красным индикатор тонера. Можно отпаять от платы 1-ю, 6-ю и 7-ю ножки все той же микросхемы 93C66, или вообще откусить бокорезами. В этом случае, так же стартовый картридж можно будет использовать не однократно, перезаправляя его, пока не износится фотобарабан.
Так что на свой страх и риск можете попробовать оба эти метода, но учтите, что в других версиях принтеров, возможно, эта лазейка уже устранена.
Перепрошить чипы на новых картриджах Samsung ML-1640/1641/1645/2240/2241 пока не удается, но будем надеяться, что в скором времени проблема прошивки чипов картриджей SAMSUNG ML-1640/1641/1645/2240/2241 MLT-D108S решится или хотя бы появятся новые чипы Samsung ML1640/1641/2240/2241.
